Qualität

QualitätsmanagementQualitätssicherung hat bei uns höchste Priorität

Hochpräzise Messgeräte, ein Team kompetenter Messtechnikspezialisten und Softwareunterstützte Fertigungsprozesse garantieren höchste Präzision und gleichbleibend hohe Qualität und schnelle Lösungen. Entsprechend umfangreich und hochwertig sind die in der Produktion verwendeten Mess- und Prüfeinrichtungen. Mehr als 500 Mess- und Prüfmittel sind über unsere Prüfmittelüberwachung erfasst und werden regelmäßig nach der ISO 9001 kalibriert.





Zertifizierung nach DIN EN ISO 9001:2015

GZQ Siegel



Seit dem Tag der Aufnahme unserer Geschäftstätigkeit legen wir besonderen Wert auf hohe Qualität und betrachten diese als eines unserer wesentlichsten Unternehmensziele. Nicht zuletzt aus diesem Grund wurde unser Unternehmen nach DIN EN ISO 9001:2015 zertifiziert. Ein eigenes Qualitätsmanangement sorgt für die systematische Aufbereitung aller Qualitätsaufgaben. Ständige Kontrollen und die Überwachung der fähigen Prozesse in der Fertigung, die durch moderne Messtechnik unterstützt werden, gewährleisten die Einhaltung technischer Kundenanforderungen.







Lohnmessungen

Die Anforderungen an die Hersteller von Zulieferteilen sind so hoch wie nie. Nur Produkte die alle Vorgaben erfüllen, können sich am Markt durchsetzen. Präzise Messungen und die verständliche Darstellung der Ergebnisse sind dafür wichtige Voraussetzungen. Als Dienstleiter für Messaufgaben bieten wir Ihnen hochpräzise Messgeräte und ein Team kompetenter Messtechnikspezialisten. Bei Lohnmessaufgaben prüfen wir Ihre Werkstücke nach Zeichnung oder Datensatz.



DB Zertifizierung

Die Deutsche Bahn hat unser Unternehmen ebenfalls zertifiziert. Hier das Zertifikat als PDF:










Unsere Messtechnik im Detail



Leitz PMM-C 700

Leitz MessmaschineKoordinatenmessmaschine für hochgenaues und schnelles Messen.

Diese hochgenaue Koordinatenmessmaschine der PMM-C Baureihe von Leitz ist geeignet zum Messen von Regelgeometrien (z.B. Zylinderblock, Getriebegehäuse etc) als auch von sämtlichen Sondergeometrien wie z.B. Schnecken, Schraubenverdichtern, Nockenwellen etc.

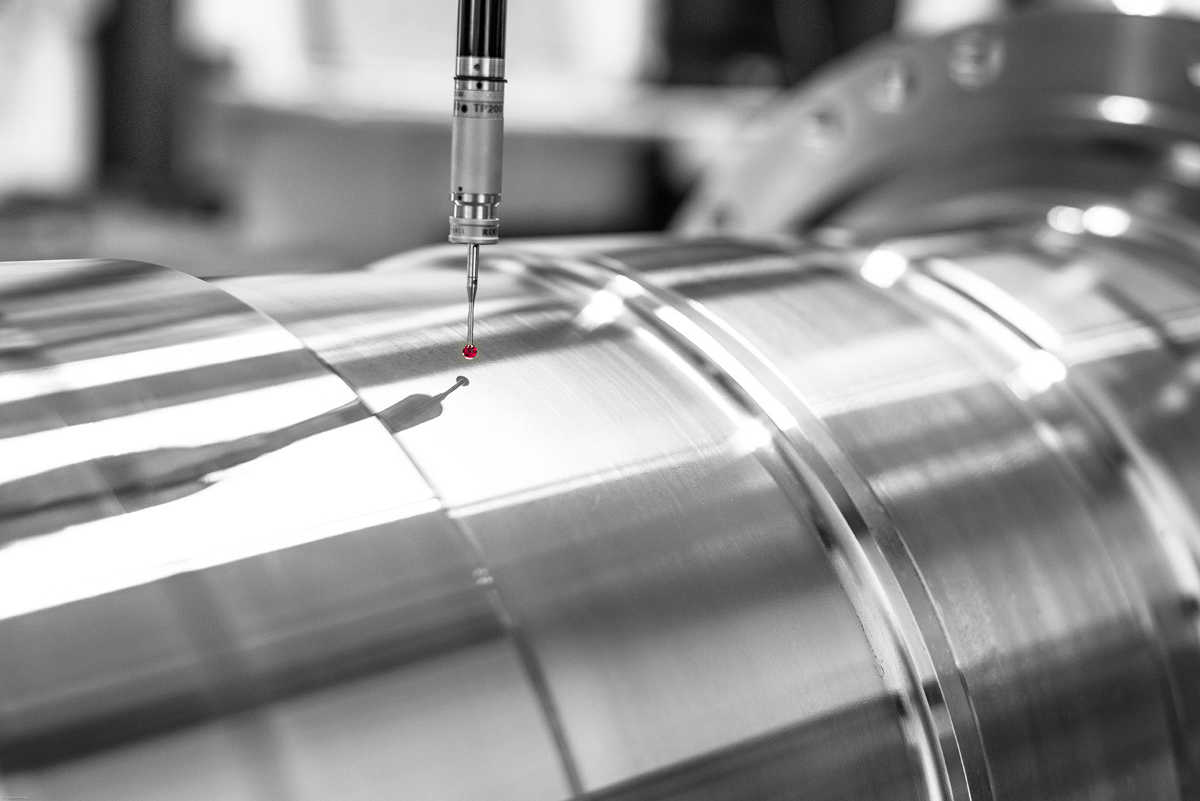

Der Leitz Tastkopf mit integriertem High-Speed-Scanning ermöglicht schnelles Erfassen von großen Punktmengen für die Formprüfung.

Spezifikationen der Leitz PMM-C 700 Koordinatenmessmaschinen nach ISO 10 360-2/4:

Messgerät:PMM-C 12.10.7 P
E [µm]: 0,6 + L / 600
P [µm]: 0,6
THP (72s)[µm]: 1,5
Temp.- bereich: 19º-21º
Antast- frequenz: 40/min
Vmax [mm/sek]: 400
a max [mm/sek2]: 3000


Die zulässige Tischbelastung beträgt 2000 kg ,der Messbereich der PMM-C 12.10.7 beträgt 1200 x 1000 x 700mm.

Technische Merkmale:

  • Messendes System
  • Closed frame Bauweise mit feststehendem Portal und bewegtem Tisch
  • Hochauflösende Heidenhain-Stahlmaßstäbe, mit automatischer Temperaturkompensation
  • Vorgespannte Luftlager mit Spaltüberwachung
  • Leitz 3D Tastsystem, geeignet für Taster-Verlängerungen bis 600mm
  • Alle strukturellen Bauelemente aus Granit und Guss, kein Aluminium
  • Kraftübertragung durch Kugelumlaufspindeln






Leitz Referenz XI 30.12.10/B5

Software Quindos 7Tastkopf Tesastar LSP-X1s/h
Koordinatenmessmaschine für flexible Messungen.

Diese Koordinatenmessmaschine bietet durch den Einsatz des dreh-/schwenkbaren Tesastar Tastkopfes eine Mischung aus hoher Genauigkeit und Flexibilität.

Spezifikationen der Leitz Referenz XI 30.12.10 /B5 Koordinatenmessmaschine:

  • E (µm): 2,0 + L/300
  • Messbereich (mm): 3000x1200x1000
  • Tischbelastung (kg): 2250 kg
  • Temp.Bereich: 15°-30° C
  • Vmax (mm/sek): 520 mm/sek






Fribosa DGT-280

Hohenmessgerät mit RundtischDrehwinkelmessgerät (Rundtisch)

Technische Daten:
Tischdurchmesser:    280mm
Achsabstand:    415mm
Anzeigeschritt:    0,001°
Tischbelastung:    radial 500kp, achsial 250kp

Der Fribosa Digital-Rundtisch wird in Kombination mit dem Höhenmessgerät Tesa Micro-Hite II für folgende Einsatzgebiete verwendet:

  • Koordinatenmessung
  • Winkelmessung
  • Teilemessung
  • Rundlaufmessung
  • Kurvenmessung






Wilson Wolpert 500 MRD

HärteprüfgerätHärteprüfgerät
Digitales Härteprüfgerät nach Rockwell

Anwendungsbereich:

  • HRA/HRD/HRC einsatzgehärteter Stahl, Sinterkarbid, Gehärteter Stahl
  • HRF/HRB/HRG ausgeglühter Stahl, Lagermetalle, Aluminiumlegierungen
  • HRH/HRE/HRK Lagermetalle
  • HRL/HRM/HRP Kunststoff, Blei
  • HRR/HRS/HRV Kunststoff
  • Ebenso kann in den Einheiten HV, HK, HB1, HB2, oder HS eine Ausgabe erfolgen.








Mahr Perthometer

OberflächenmessgerätMahr Perthometer
Zur Messung der gängigsten Oberflächenmessgrößen, wie z.B. Ra, Rz, Rq, Rp, Mr, Pt, Wt, u.v.m geeignet. Das Gerät ist mit einem PC und der zugehörigen Software verbunden.










T&S CV250

KonturenmessgerätConturograph

Das Profil-, Mess- und Registriersystem Conturograph ermöglicht einen Spezialmessablauf zur Messung von Werkstück-Konturen (z.B. Verzahnungen, Einstiche, freie Konturen, Radien, Fasen u.v.m). Das Vorschubgerät erfasst eine Messstrecke von 1,5 bis 200mm. Die Profilamplitude (Tasthub) kann dabei ±25 mm betragen. Das Gerät ist mit einem PC und der zugehörigen Software verbunden.

Genauigkeit: bis ± 12 mm < 0,4%, über ± 12 mm < 0,8% der Diagrammbreite










Höhenmessgeräte

HöhenmessgerätTesa Micro-Hite 600, Tesa Micro-Hite II, Trimos V1000+

Höhenmessgeräte
Vertikale Längenmesser welche als Einkoordinatenmessgeräte zum Messen von Außen-, Innen-, Stufen-,  Höhen-, Tiefen- und Abstandsmaßen, sowie Längen in der Form geeignet sind. In Verbindung mit dem Fribosa Rundtisch können auch 2D Messungen vorgenommen werden.












Werkzeugvoreinstellgerät



WerkzeugvoreinstellgeraetTechn. Daten folgen
